详情介绍

BondMaster 600粘接仪产品介绍

BondMaster 600这款性能强大的检测仪将多模式粘接检测软件与超高级数字电子设备结合在一起，可为用户提供十分清晰稳定的高质量信号。无论是检测蜂窝结构复合材料，还是金属叠层材料的粘接情况，抑或是层压复合材料，用户都可以使用BondMaster 600进行十分简单的操作，这不仅得益于检测仪所配备的快捷访问键和简化的界面，仪器为常见的应用所提供的预先设置也方便了用户的操作过程。BondMaster 600的用户界面得到了改进，其工作流程得到了简化，从而使各种水平的用户都可以对检测结果进行文件归档和制作报告的操作。

BondMaster 600手持式粘接检测仪配有一个5.7英寸的VGA显示屏，在转换为全屏模式时，其增强的分辨率和亮度使得屏幕上的显示更为明亮清晰。无论用户目前使用的是何种显示模式或检测方式，只要简单地点击一下全屏模式转换键，就可启动全屏模式。BondMaster 600粘接检测仪配置有各种标准检测方式，其中包含一发一收射频、一发一收脉冲、一发一收扫频、谐振，以及获得了明显改进的机械阻抗分析（MIA）方式。

小巧便携、重量很轻、符合人体工程学要求

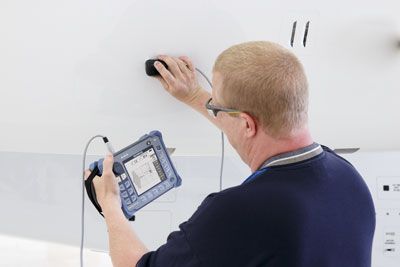

BondMaster 600的符合人体工程学的设计可以使用户对难以接触到的检测区域进行方便的检测。对于在十分狭小的空间进行的检测，使用厂家安装的手腕带，用户不仅可以在操作过程中感受到很大的舒适性，而且始终可以操控重要的功能。

已经实地验证

BondMaster 600仪器的外壳基于已经实地验证、坚固耐用的机身设计。众所周知，具有这种机身结构的仪器可以在环境十分恶劣、要求很严苛的检测条件下正常工作。BondMaster 600仪器的电池可以长时供电，其外壳具有密封性、防水性，仪器的边角上装有防摩强度很高的保护套，后面板上装有一个双功能支架/吊架，因此可以说这款仪器是一个可完成挑战性检测应用的十分有价值的工具。

BondMaster 600粘接仪主要特性

设计符合IP66要求。
长时电池操作时间（长达9小时）。
与现有的BondMaster探头（PowerLink）和其它制造商的探头相兼容。
5.7英寸明亮的彩色VGA显示屏。
所有显示模式下的全屏选项。
带有专项应用的预先设置的直观界面。
使用显示模式（RUN）键，可以即刻切换显示模式。
新添扫查（SCAN）视图功能（剖面图）。
新添频谱（SPECTRUM）视图，带有新的频率跟踪功能。
快捷访问键的增益调整功能。
所有设置配置页。
最多有两个实时读数。
存储容量高达500个文件（程序和数据）。
机载文件预览。
仪器备有两种型号，兼具灵活性和兼容性

BondMaster 600有两种型号，可适用于复合材料粘接检测的不同需要。其基本型号包含所有一发一收模式，而B600M型号为用户提供了所有粘接检测方式。从仪器的基本型号升级为多模式型号可以远程方式完成。

两种BondMaster 600型号都可以与现有的Olympus BondMaster探头兼容，其中包括那些利用PowerLink技术的探头。我们还提供可选的适配器线缆，以使仪器兼容于其它制造商生产的探头。

BondMaster 600粘接仪主要应用

应用	建议使用的方式
蜂窝结构复合材料的蒙皮与蜂窝芯的一般性脱粘	一发一收（射频或脉冲）
锥形结构或不规则几何形状的蜂窝结构复合材料的蒙皮与蜂窝芯的脱粘	一发一收（扫频）
蜂窝结构复合材料的蒙皮与蜂窝芯的小面积脱粘	MIA（机械阻抗分析）
辨别蜂窝结构复合材料中的修复区域	MIA（机械阻抗分析）
复合材料分层的一般探测	谐振
金属叠层材料的粘接情况检测	谐振

BondMaster 600粘接仪版本对比

特性	B600（基本）	B600M（多模式）
冻结信号的校准	√	√
实时读数	√	√
应用选择	√	√
PowerLink探头的支持	√	√
一发一收的射频和脉冲模式	√	√
一发一收扫频	√	√
机械阻抗分析（MIA）模式		√
谐振模式		√ （包含线缆）
校准菜单（谐振和机械阻抗分析模式）		√

BondMaster 600粘接仪技术规格

一般规格
外型尺寸（宽 × 高 × 厚）	236 mm × 167 mm × 70 mm
重量	1.70公斤，包括锂离子电池
标准或指令	美军标准810G、CE、WEEE、FCC（美国）、IC（加拿大）、RoHS（中国）、RCM（澳大利亚和新西兰）以及KCC（韩国）
电源要求	AC主电源：100 VAC ～ 120 VAC、200 VAC ～ 240 VAC，50 Hz～ 60 Hz
输入与输出	1个USB 2.0设备端口、1个标准VGA模拟输出端口、1个带有模拟输出的15针I/O端口（公口）、3个报警输出。
环境条件
工作温度	–10 °C ～ 50 °C
存储温度	0°C ～ 50°C（带电池）；-20°C ～ 70°C（不带电池）
IP评级	设计符合IP66标准的要求。
电池
电池类型	单个锂离子充电电池或AA型碱性电池（放于可装8个电池的电池盒中）。
电池工作时间	8到9小时
显示
尺寸（宽 × 高；对角线）	117.4 mm × 88.7 mm；146.3 mm
类型	全VGA（640 x 480像素）彩色透反LCD（液晶显示)
模式	正常或全屏，8个彩色荧屏设置。RUN（显示模式）键可在屏幕的各种显示模式之间切换。
栅格和显示工具	5种栅格选项，十字准线（仅X-Y视图）
连通性与内存
PC机软件	BondMaster PC软件，包含在基本BondMaster 600套装中。用户可以在BondMaster PC软件中查看保存的文件，还可以通过软件打印报告。
数据存储	500个文件，带有可由用户选择的机载预览功能。
界面
语言	英语、西班牙语、法语、德语、意大利语、日语、汉语、俄语、葡萄牙语、波兰语、荷兰语、捷克语、匈牙利语、瑞典语和挪威语。
应用	应用选择菜单，有助于用户在各种模式下进行快速方便的配置。
实时读数	zui多可以选择两个表现测量信号特点的实时读数（可选读数列表取决于所选的模式）
所支持的探头类型
探头类型	一发一收探头，机械阻抗分析探头（仅MIA-B600M），以及谐振探头（仅B600M）。BondMaster 600仪器不仅与BondMaster的PowerLink探头及非PowerLink探头完全兼容，还与其它主要探头和配件供应商的产品兼容。
粘接检测技术规格（所有BondMaster型号）
探头接口	11针Fischer
增益*	0 dB ～ 100 dB，增量为0.1或1 dB。
旋转*	0° ～ 359.9°，增量为0.1°或1°。
扫查视图*	在0.520 s到40 s之间可变。
低通滤波器*	6 Hz ～ 300 Hz
探头驱动	可由用户调节的低、中、高设置
可变的余辉保留*	0.1秒到10秒
可变的显示清除*	0.1秒到60秒
可用报警类型*	3个同时报警。有以下选择：框形报警（长方形）、极性报警（圆环形）、扇形报警（饼形）、扫查报警（基于时间），以及频谱报警（频率响应）。
参考点*	多达25个用户定义的点的记录
一发一收技术规格（所有B600型号）
支持的一发一收模式	可由用户选择的模式。可以选择射频（猝发脉冲），脉冲（包络）或扫频（频率扫查）
频率范围	1 kHz ～ 50 kHz（射频，脉冲）或1 kHz ～ 100 kHz（扫频）
增益	0 dB ～ 70 dB，增量为0.1或1 dB。
闸门	10 μs ～ 7920 μs，可调节，步距为10 μs。新的自动闸门模式可以自动探测到zuida波幅。
频率跟踪*	zui多有2个用户可调标记，用于监控来自扫频图像的2个特定频率。
机械阻抗分析（MIA）的技术规格（仅B600M）
校准向导	校准菜单，基于简单的“BAD PART”（不合格工件）和“GOOD PART”（合格工件）的测量，确定应用的zuijia频率。
频率范围	2 kHz ～ 50 kHz
谐振的技术规格（仅B600M）
校准向导	校准菜单，基于探头的响应确定zuijia频率。
频率范围	1 kHz ～ 500 kHz
* 特定检测模式在此范围内另有限制。

BondMaster 600粘接仪标准配置

型号：基本型和多模式型（M）。

电源线：备有多达11种型号的电源线（用于DC适配器）。

键区和说明标签：英文、国际符号（图标）、中文或日文。

《简易入门说明书》打印手册：备有多达9种语言版本。

所有BondMaster 600型号都包含的项目†：带有厂家安装的手腕带的BondMaster 600仪器、《简易入门说明书》、校准证书、硬壳运输箱、带电源线的DC适配器、锂离子电池、AA电池盒、USB通讯线缆、MicroSD存储卡和适配器、一发一收和机械阻抗分析探头线缆，以及BondMaster PC机软件和存有产品手册的光盘。
